Qual è la differenza tra un motore a spazzole e un motore brushless?

Con il continuo progresso della scienza e della tecnologia e la crescente maturità delmotoreetecnologia, i motori, come importante fonte di energia per l'industria e la vita moderna, hanno un'ampia varietà di tipi e caratteristiche proprie. Tra questi, i motori con spazzole e i motori brushless sono i due tipi principali, ciascuno con i propri scenari applicativi e caratteristiche prestazionali unici. Questo articolo effettuerà un confronto e un'analisi dettagliati dei motori con spazzole e dei motori brushless dai due aspetti della struttura e del principio di funzionamento.

1. Differenze strutturali

Come suggerisce il nome, un motore a spazzole contiene al suo interno un dispositivo a spazzole. Questo dispositivo è composto principalmente da spazzole di carbone, commutatori (detti anche indotti) e portaspazzole. Come i due contatti dell'alimentazione del motore, le spazzole di carbone entrano in contatto e sfregano contro il commutatore, introducendo o estraendo tensione e corrente. Sul rotore del motore a spazzole sono presenti avvolgimenti che formano un campo magnetico dopo l'applicazione dell'alimentazione, interagiscono con i poli magnetici sullo statore, generano coppia e fanno ruotare il motore.

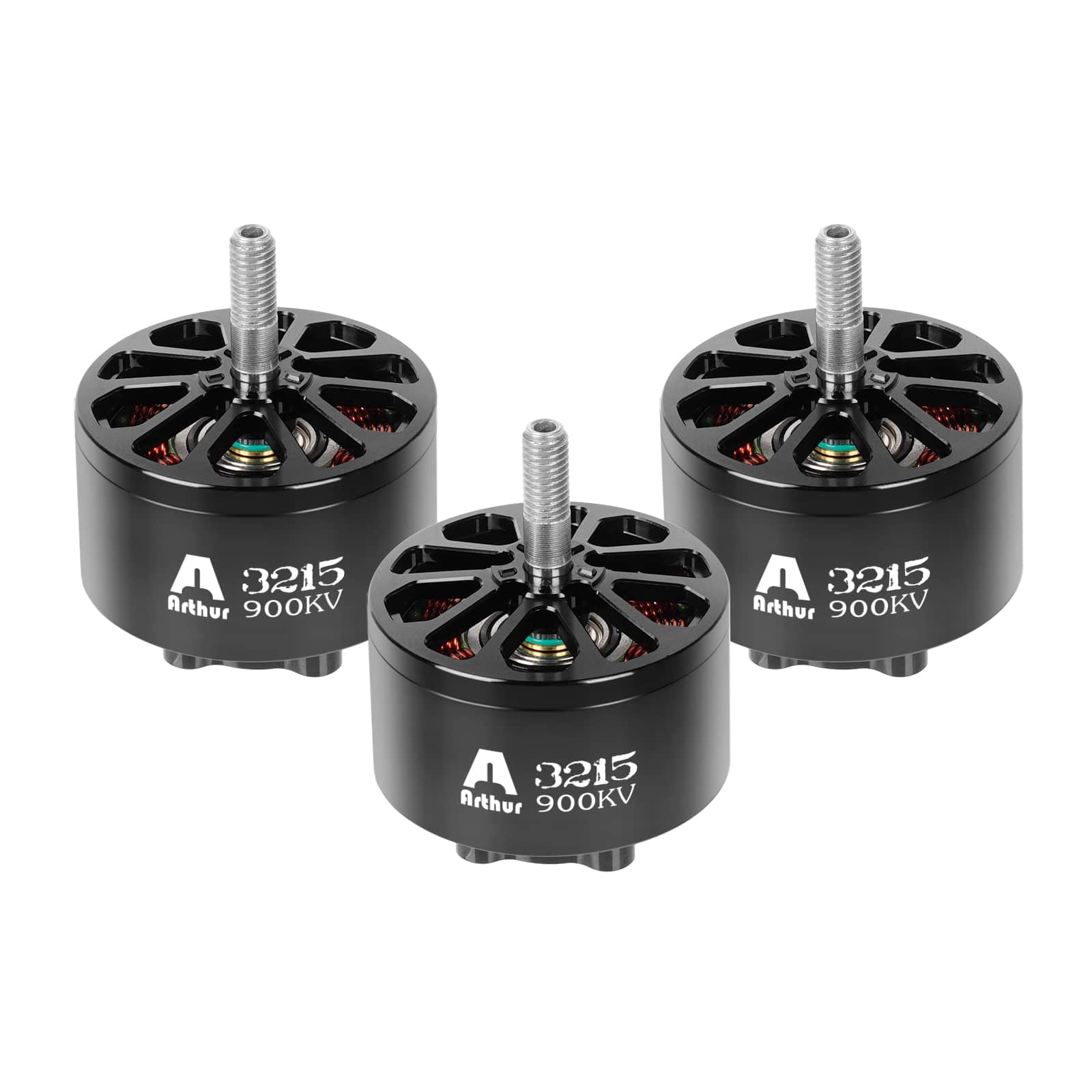

Il senza spazzolemotoreeannulla il tradizionale dispositivo a spazzola e adotta invece la tecnologia della commutazione elettronica. Il rotore del motore brushless è solitamente realizzato in materiale a magnete permanente e sullo statore sono presenti avvolgimenti multipolari. Per rilevare la posizione del rotore, all'interno del motore brushless è installato anche un sensore di posizione. Inoltre, il motore brushless deve essere dotato anche di un regolatore elettronico di velocità (ESR) per ottenere un controllo preciso della velocità e della coppia.

2. Confronto dei principi di funzionamento

Il principio di funzionamento dello spazzolatomotoreeè relativamente semplice. Quando il motore è in funzione, la bobina e il commutatore ruotano, mentre il magnete e la spazzola di carbone rimangono fermi. Modificando la posizione di contatto della spazzola e del commutatore, è possibile modificare la direzione dell'angolo dei poli dello statore e del rotore, modificando così il senso di rotazione del motore. Allo stesso tempo, regolando la corrente della spazzola, è possibile controllare la velocità e la coppia del motore.

Il principio di funzionamento del brushlessmotoreè più complicato. Utilizza la tecnologia di commutazione elettronica, rileva la posizione del rotore attraverso un sensore di posizione, controlla l'accensione e lo spegnimento dei dispositivi elettronici di potenza nel regolatore elettronico di velocità e realizza così la commutazione della corrente dell'avvolgimento dello statore. Questo metodo di commutazione non solo realizza la rotazione continua del rotore, ma consente anche al motore di avere una maggiore efficienza operativa e un intervallo di regolazione della velocità più ampio.
