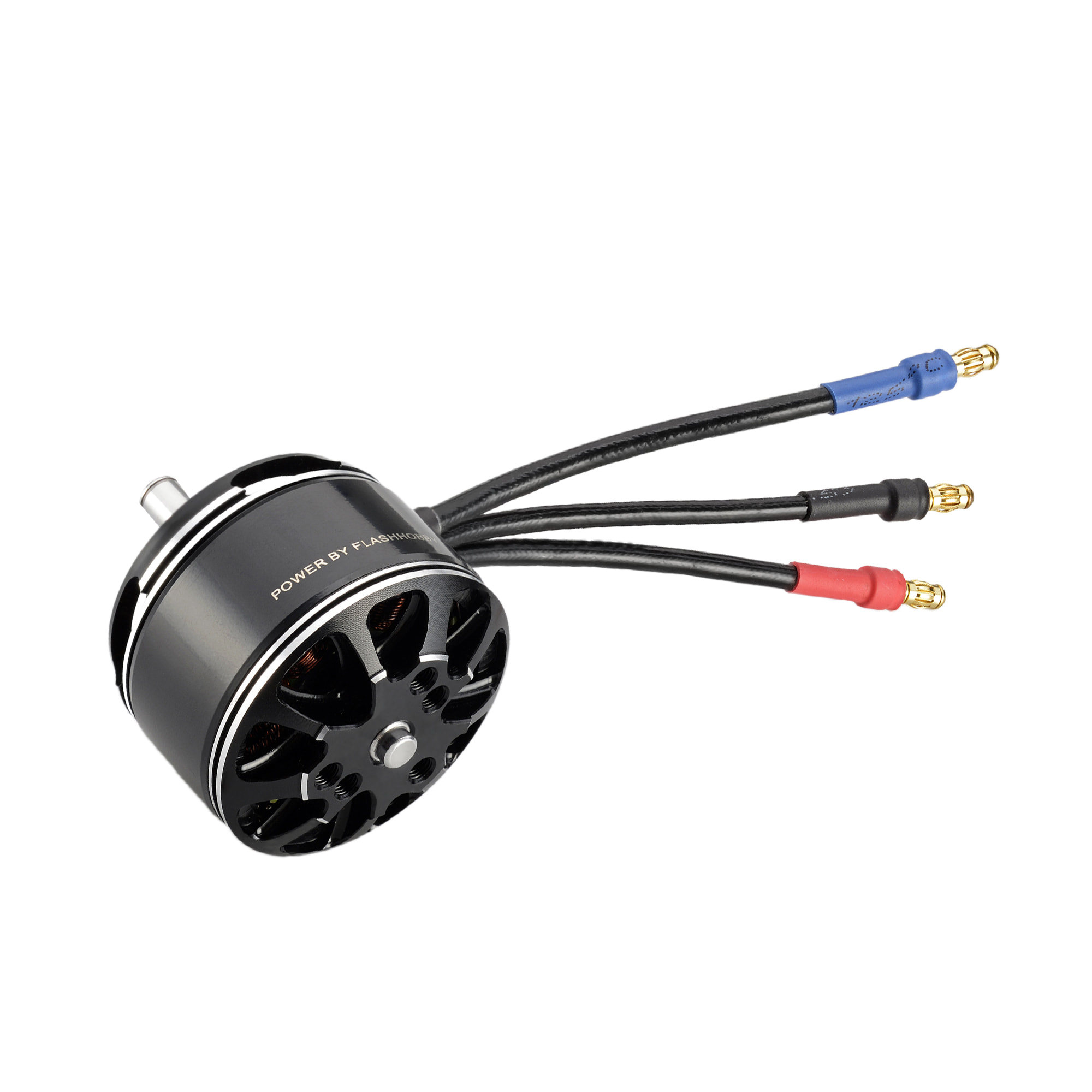

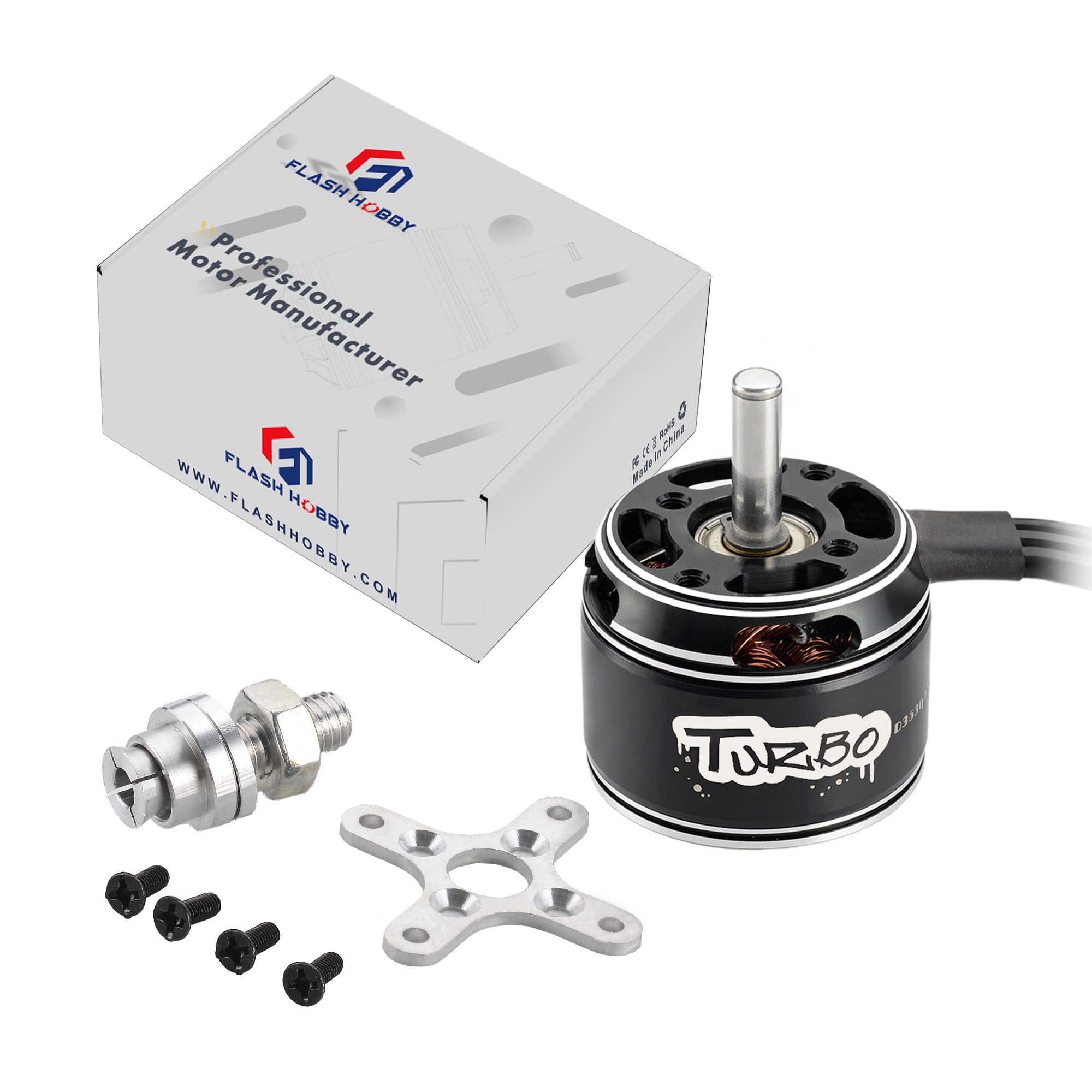

Motore ad ala fissa D3530EVO

●Peso: 75,1 g (cavi inclusi)
● Dimensioni del motore: 35,3 x 30 mm
● Dimensioni dell'albero: 5,0 x 47,5 mm
●Diametro dello statore: 28 mm
●Altezza dello statore: 8 mm
●Supporto motore: 19*25 mm(M3*4)
●Configurazione: 12N14P
●Valore KV: 1100KV, 1400KV,1700KV o KV personalizzato
Quella che segue è un'introduzione al motore ad ala fissa D3530EVO, spero di aiutarti a comprendere meglio il motore ad ala fissa D3530EVO. Benvenuto ai nuovi e vecchi clienti per continuare a collaborare con noi per creare insieme un futuro migliore!

Modello:D3530EVO

Invia richiesta

D3530 EVO Applicazione motore CC senza spazzole

Per quanto riguarda il motore ad ala fissa 3530EVO, ognuno ha preoccupazioni specifiche diverse al riguardo e ciò che facciamo è massimizzare i requisiti di prodotto di ciascun cliente, quindi la qualità del nostro motore ad ala fissa 3530EVO è stata ben accolta da molti clienti e gode di una buona reputazione in molti paesi. Il motore ad ala fissa Flash Hobby 3530EVO ha un design caratteristico, prestazioni pratiche e prezzo competitivo. Per ulteriori informazioni sul motore ad ala fissa 3530EVO, non esitate a contattarci. D3530EVO（2808） Motore DC senza spazzole per culla per elicottero Macchina da caffè Macchina per tè al latte Trapano elettrico Falciatrice Braccio robotico

Caratteristiche del motore CC senza spazzole 3530 EVO
Magnete di livello 48H
Test di precisione del rotore bilanciato
Design del motore a coppia elevata 14P12N
Campana in alluminio CNC 6061-T6
Cuscinetto importato ad alto numero di giri (NSK/NMB).

Avvolgimento in filo di rame resistente alle alte temperature

Specifiche del motore CC senza spazzole 3530 EVO

Peso: 55,7 g (compresi i cavi)
Dimensioni del motore: 28 x 26 mm
Dimensioni dell'albero: 3,0 * 41,0 mm
Supporto motore: 16*19 mm (M3*4)
Configurazione: 12N14P

3530 EVO Valore KV per la Selezione

Valore KV: 1100KV, 1400KV,1700KV o KV personalizzato

KV: 1100KV
Watt massimi: 380 W
Corrente massima: 23,27 A
Corrente senza carico: 1,16 A/10 V
Resistenza: 97,5 mΩ
Batteria: Lipo 3-4S
Elica consigliata: elica da 8 pollici

KV: 1400KV
Watt massimi: 663 W
Corrente massima: 42,97 A
Corrente senza carico: 1,77 A/10 V
Resistenza: 54,4 mΩ
Batteria: Lipo 3-4S
Elica consigliata: elica da 8 pollici

KV: 1700KV
Watt massimi: 702,5 W
Corrente massima: 44,92 A
Corrente senza carico: 2,48 A/10 V
Resistenza: 34,3 mΩ
Batteria: Lipo 3-4S
Elica consigliata: elica da 7 pollici

Disegno del motore 3530 EVO:

Connessione:

3530 EVO Brushless DC Motor Specification

3530 EVO Motor Drawing:

D3530 EVO RC Brushless Motor Test Datas

MOTOR TECHNICAL DATA:
ltem NO.	Volts(V)	Prop	Throttle(%)	CURRENT (A)	Power(W)	Thrust (g)	PRM	Efficiency (g/W)	Operating temperature(℃)
D3530-1100KV(EVO)	12.45	7x5	40%	3.10	38.6	221	6162	5.7	37.2℃
	12.43		50%	4.21	52.3	284	6874	5.4
	12.41		60%	5.30	65.8	311	7441	4.7
	12.38		70%	6.63	82.1	373	8097	4.5
	12.34		80%	8.83	109.0	436	8941	4.0
	12.28		90%	11.62	142.7	519	9862	3.6
	12.26		100%	13.00	159.4	565	10156	3.5
	12.82	APC8x6	40%	3.33	42.7	264	6299	6.2	38.3℃
	12.75		50%	4.53	57.8	331	7043	5.7
	12.60		60%	5.80	73.1	393	7639	5.4
	12.45		70%	7.36	91.6	446	8323	4.9
	12.43		80%	9.93	123.4	555	9178	4.5
	12.40		90%	13.29	164.8	670	10060	4.1
	12.33		100%	14.75	181.9	715	10347	3.9
	16.86	7x5	40%	4.65	78.4	352	7799	4.5	39.1℃
	16.75		50%	6.45	108.0	433	8691	4.0
	16.70		60%	8.35	139.4	513	9496	3.7
	16.50		70%	10.82	178.5	627	10363	3.5
	16.45		80%	14.86	244.4	753	11467	3.1
	16.32		90%	19.51	318.4	929	12467	2.9
	16.22		100%	21.52	349.1	958	12764	2.7
	16.77	APC8x6	40%	4.71	79.0	390	7660	4.9	39.6℃
	16.70		50%	6.56	109.6	477	8590	4.4
	16.65		60%	8.69	144.7	582	9370	4.0
	16.50		70%	11.44	188.8	695	10227	3.7
	16.48		80%	15.92	262.4	877	11264	3.3
	16.43		90%	21.12	347.0	1021	12125	2.9
	16.36		100%	23.27	380.7	1080	12349	2.8
D3530-1400KV(EVO)	12.39	7x5	40%	5.52	68.4	296	7357	4.3	38.5℃
	12.35		50%	7.56	93.4	352	8238	3.8
	12.31		60%	9.78	120.4	412	8985	3.4
	12.27		70%	12.31	151.0	504	9766	3.3
	12.18		80%	16.96	206.6	662	10790	3.2
	12.07		90%	22.19	267.8	784	11772	2.9
	12.01		100%	24.38	292.8	826	12111	2.8
	12.86	APC8x6	40%	6.41	82.4	442	6553	5.4	39.3℃
	12.80		50%	9.09	116.4	607	7405	5.2
	12.79		60%	12.93	165.4	756	8315	4.6
	12.69		70%	17.57	223.0	919	9142	4.1
	12.56		80%	23.26	292.1	1046	10014	3.6
	12.38		90%	30.30	375.1	1284	10721	3.4
	12.28		100%	32.63	400.7	1351	10891	3.4
	12.38	APC9x6	40%	6.01	74.4	356	6418	4.8	39.8℃
	12.34		50%	8.49	104.8	538	7272	5.1
	12.27		60%	11.96	146.7	693	8133	4.7
	12.19		70%	16.14	196.7	861	8949	4.4
	12.08		80%	21.74	262.6	1066	9773	4.1
	11.93		90%	28.34	338.1	1195	10569	3.5
	11.86		100%	30.83	365.6	1283	10790	3.5
	16.28	APC8x6	40%	8.58	139.7	654	7679	4.7	40.7℃
	16.19		50%	12.66	205.0	836	8724	4.1
	16.07		60%	18.34	294.7	1009	9730	3.4
	15.84		70%	24.11	381.9	1241	10598	3.2
	15.65		80%	31.61	494.7	1469	11341	3.0
	15.47		90%	40.16	621.3	1650	12010	2.7
	15.43		100%	42.97	663.0	1662	12070	2.5
D3530-1700KV(EVO)	12.65	7x5	40%	9.17	116.0	430	8664	3.7	39.6℃
	12.60		50%	12.77	160.9	522	9630	3.2
	12.52		60%	16.68	208.8	614	10457	2.9
	12.40		70%	21.83	270.7	762	11455	2.8
	12.23		80%	28.73	351.4	912	12538	2.6
	11.95		90%	37.08	443.1	1100	13430	2.5
	11.92		100%	40.81	486.5	1167	13725	2.4
	12.68	APC8x6	40%	9.29	117.8	502	8524	4.3	40.3℃
	12.61		50%	13.07	164.8	620	9477	3.8
	12.53		60%	17.41	218.1	737	10299	3.4
	12.42		70%	23.26	288.9	894	11222	3.1
	12.27		80%	31.38	385.0	1056	12150	2.7
	12.07		90%	41.31	498.6	1207	12963	2.4
	11.99		100%	44.51	533.7	1229	13224	2.3
	16.57	APC7x4	40%	10.37	171.8	545	11871	3.2	40.3℃
	16.49		50%	13.85	228.4	716	13091	3.1
	16.37		60%	17.67	289.3	869	14130	3.0
	16.14		70%	22.83	368.5	1046	15259	2.8
	15.92		80%	30.40	484.0	1255	16705	2.6
	15.65		90%	39.43	617.1	1474	17890	2.4
	15.64		100%	44.92	702.5	1577	18461	2.2
Notes: The test condition oftemperature is motor surface temperature in 100% throttle while the motor run 15 s.environment temperature 26℃
